R系列变径接头

  连接管与卡套接头孔

R系列变径接头

下载资料

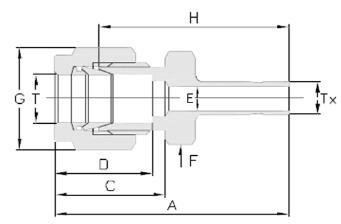

尺寸图：

订购指南 Ordering Information——————

英制

T 管外径 in.	Tx 管外径 in.	型 号	A in.	C in.	D in.	E in.	F 六角尺寸 in.	G 六角尺寸 in.	H in.
1/8	3/16	OR-R-TF2-OD3	1.35	0.60	0.50	0.09	7/16	7/16	1.09
1/8	1/4	OR-R-TF2-OD4	1.42	0.60	0.50	0.09	7/16	7/16	1.16
1/8	3/8	OR-R-TF2-OD6	1.48	0.60	0.50	0.09	7/16	7/16	1.22
1/8	1/2	OR-R-TF2-OD8	1.74	0.60	0.50	0.09	9/16	7/16	1.48
3/16*	1/8	OR-R-TF3-OD2	1.37	0.63	0.54	0.08	7/16	1/2	1.11
3/16*	1/4	OR-R-TF3-OD4	1.46	0.63	0.54	0.12	7/16	1/2	1.20
1/4	1/8	OR-R-TF4-OD2	1.45	0.70	0.60	0.08	1/2	9/16	1.16
1/4	3/16	OR-R-TF4-OD3	1.48	0.70	0.60	0.12	1/2	9/16	1.19
1/4	5/16	OR-R-TF4-OD5	1.57	0.70	0.60	0.19	1/2	9/16	1.28
1/4	3/8	OR-R-TF4-OD6	1.60	0.70	0.60	0.19	1/2	9/16	1.31
1/4	1/2	OR-R-TF4-OD8	1.82	0.70	0.60	0.19	9/16	9/16	1.53
1/4	5/8	OR-R-TF4-OD10	1.89	0.70	0.60	0.19	11/16	9/16	1.60
1/4	3/4	OR-R-TF4-OD12	1.88	0.70	0.60	0.19	13/16	9/16	1.59
5/16*	3/8	OR-R-TF5-OD6	1.65	0.73	0.64	0.25	9/16	5/8	1.36
5/16*	1/4	OR-R-TF5-OD8	1.87	0.73	0.64	0.25	9/16	5/8	1.58
3/8	1/4	OR-R-TF6-OD4	0.63	0.76	0.66	0.17	5/8	11/16	1.34
3/8	1/2	OR-R-TF6-OD8	1.91	0.76	0.66	0.28	5/8	11/16	1.62
3/8	5/8	OR-R-TF6-OD10	1.98	0.76	0.66	0.28	11/16	11/16	1.69
3/8	3/4	OR-R-TF6-OD12	1.98	0.76	0.66	0.28	13/16	11/16	1.69
1/2	1/4	OR-R-TF8-OD4	1.77	0.86	0.90	0.17	13/16	7/8	1.37
1/2	3/8	OR-R-TF8-OD6	1.84	0.86	0.90	0.27	13/16	7/8	1.44
1/2	5/8	OR-R-TF8-OD10	2.12	0.86	0.90	0.41	13/16	7/8	1.72
1/2	3/4	OR-R-TF8-OD12	2.12	0.86	0.90	0.41	13/16	7/8	1.72
1/2	1	OR-R-TF8-OD16	2.37	0.86	0.90	0.41	1-1/16	7/8	1.97
5/8*	3/4	OR-R-TF10-OD12	2.15	0.86	0.96	0.50	15/16	1	1.75
5/8*	7/8	OR-R-TF10-OD14	2.21	0.86	0.96	0.50	15/16	1	1.81
5/8*	1	OR-R-TF10-OD16	2.40	0.86	0.96	0.50	1-1/16	1	2.00
3/4	1/2	OR-R-TF12-OD8	2.15	0.86	0.96	0.37	1-1/16	1-1/8	1.75
3/4	1	OR-R-TF12-OD16	2.46	0.86	0.96	0.62	1-1/16	1-1/8	2.06
1	1-1/4	OR-R-TF16-OD20	3.17	1.04	1.23	0.88	1-3/8	1-1/2	2.69
1	1-1/2	OR-R-TF16-OD24	3.51	1.04	1.23	0.88	1-5/8	1-1/2	3.03
1	2	OR-R-TF16-OD32	4.43	1.04	1.23	0.88	2-1/8	1-1/2	3.95

　

公制

T 管外径 mm	Tx 管外径 mm	型 号	A mm	C mm	D mm	E mm	F 六角尺寸 mm	G 六角尺寸 mm	H mm
3	10	OR-R-TF3M-OD10M	38.4	15.3	12.9	2.4	14	12	31.8
6	3	OR-R-TF6M-OD3M	36.9	17.7	15.3	1.8	14	14	29.5
6	8	OR-R-TF6M-OD8M	39.9	17.7	15.3	4.8	14	14	32.5
6	10	OR-R-TF6M-OD10M	40.7	17.7	15.3	4.8	14	14	33.3
6	12	OR-R-TF6M-OD12M	46.3	17.7	15.3	4.8	14	14	38.9
8	6	OR-R-TF8M-OD6M	40.3	18.6	16.2	4.6	15	16	32.8
8	10	OR-R-TF8M-OD10M	42.0	18.6	16.2	6.4	15	16	34.5
8	12	OR-R-TF8M-OD12M	47.6	18.6	16.2	6.4	15	16	40.1
10	6	OR-R-TF10M-OD6M	42.4	19.5	17.2	4.6	18	19	34.8
10	8	OR-R-TF10M-OD8M	43.4	19.5	17.2	6.4	18	19	35.8
10	12	OR-R-TF10M-OD12M	49.8	19.5	17.2	7.9	18	19	42.2
12	6	OR-R-TF12M-OD6M	44.9	22.0	22.8	4.6	22	22	34.8
12	8	OR-R-TF12M-OD8M	45.9	22.0	22.8	6.4	22	22	35.8
12	10	OR-R-TF12M-OD10M	46.7	22.0	22.8	7.7	22	22	36.6

*：无常规库存
