压力表        特点： 用于测量腐蚀性气体及液体介质 连接方式:卡套或螺纹 尺寸规格:1/8"~3/4"或3~16mm 设定压力:-0.1MPa/-1.0bar/--30 inHg~40MPa/6000psi 材料：316L（与介质接触部分）另有铜镀镍及黄铜材质压力表.  PC透明窗，不锈钢机芯 工作环境温度：-40℃ ~ +70℃ (-40°F ~ +158°F) G系列不锈钢压力表

订购指南 Ordering Information——————

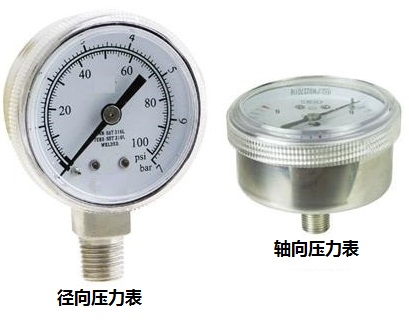

系列号	外径	进气连接	安装方式
G20L	2" (50 mm)	1/4" NPT	径向
GR20L	2" (50 mm)	1/4" NPT	轴向

　

型号	压力表规格 (bar/psig)		型号	压力表规格 (psig)		型号	压力表规格 (MPa)		型号	压力表规格 (MPa)
G20L-30	0-30		G20L-4000	0-4000		G20L-60M	00-30		G20L-0.6M	0-0.6
G20L-60	0-60		G20L-6000	0-6000		G20L-40M	0-40		G20L-0.25M	0-0.25
G20L-100	0-100		G20L-10000	0-10000		G20L-25M	0-25		G20L-0.16M	0-0.18
G20L-160	0-160		G20L-V30	30 in Hg Vac-30		G20L-16M	0-16		G20L-V0.15	0-0.15
G20L-200	0-200		G20L-V60	30 in Hg Vac-60		G20L-6M	0-6		G20L-V0.3	0-0.3
G20L-300	0-300		G20L-V100	30 in Hg Vac-100		G20L-4M	0-4		G20L-V0.5	0-0.5
G20L-600	0-600		G20L-V160	30 in Hg Vac-160		G20L-2.5M	0-2.5		G20L-V0.9	0-0.9
G20L-1600	0-1600		G20L-V200	30 in Hg Vac-200		G20L-1.6M	0-1.6		G20L-V2.4	0-2.4
G20L-3000	0-3000		G20L-V300	30 in Hg Vac-300		G20L-1M	0-1

　

压力单位	量程	精度等级
		G20L系列	GR20L系列
MPa	-0.1~0.25，1，1.6，2.5	2.5	2.5
	0~0.25，1，1.6，2.5，4，6，10，16，25，40
psi / kPa	-30 inHg ~ 15，30，60，100，200，300 psi	3-2-3	2-1-2
	0~30，60，100，200，300，400，600，1500 psi
	3000，4000，6000 psi
psi / bar	-1.0~1，2，10，16，25 bar	2.5 / 1.5	1.5
	0~2，10，16，25，40~315 bar

G20L	V	2.5	M
产品系列	压力表类型	量程	压力单位
G20L	V: 联程表	最大刻度最	无: psi / kPa
GR20L	无: 正压压力表	(见上表)	M: MPa
			b: bar
			p: psi
			p / b: psi / bar
