OR42系列 OR43系列 OR45系列 |
|
OR42系列高压大流量,OR43系列高压大流量减压器,采用活塞式减压结构,输出压力稳定,主要用于高输入压力要求
的场合,最大输入压力6000psi适用于高纯气体.标准气体等。
|
■ 设计特点 |
|
● 活塞式减压结构 ● 母体螺纹:OR42,OR43 ,1/2",3/4" NPT(F) ● 可采用面板或墙式安装 |
|
■ 适用范围 |
|
● 实验室 ● 气体分析测试 ● 流体控制 ● 石油化学工业 ● 测试设备
●电厂设备 |
|
■ 特性参数 |
|
● 最大输入压力：6000 psi ●
输出压力：0~500,0~1500,0~3000,4500,6000 psi
● 安全测试压力：1.5倍的最大进气压力
● 适用温度：-40℃至74℃(-40°F至165°F)
●OR42系列 CV值：1.2 ● 重量：2.5kg（5.5 lbs)
●OR43系列CV值：2.0 ● 重量：3kg（6.7 lbs) |
|
■ 材质 |
系列 |
OR42 |
OR43 |
OR45 |
|
母体 |
316L |
316L |
316L |
|
阀座 |
PCTEE |
PCTEE |
Vespelh® |
|
活塞 |
SS316L |
SS316L |
SS316L |
|
O型圈 |
Viton |
Viton |
Viton |
|
|
|
|
|
订购指南 Ordering Information——————
|
系列 |
母体
材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选型 |
|
OR42 |
L |
A |
B |
D |
G |
04 |
04 |
V |
|
|
L:316L |
A |
B:6000psig |
D:0-3000psi |
G:附压力表
（MPa） |
00:1/2″NPT(F) |
00:1/2″NPT(F) |
V:带自泄压结构 |
|
|
|
B |
C:4500psig |
E:0-1500psi |
P:附压力表
（psig/bar） |
其它形式接头可供选择 |
其它形式接头可供选择 |
|
|
|
|
G |
|
F:0-500psi |
W:无压力表 |
|
|
|
*如型号:OR42LB-CDP-04-04-V
订购指南 Ordering Information——————
|
系列 |
母体
材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选型 |
|
OR43 |
L |
A |
B |
D |
G |
06 |
06 |
V |
|
|
L:316L |
A |
B:6000psig |
D:0-3000psi |
G:附压力表
（MPa） |
00:3/4″NPT(F) |
00:3/4″NPT(F) |
V:带自泄压结构 |
|
|
|
B |
C:4500psig |
E:0-1500psi |
P:附压力表
（psig/bar） |
其它形式接头可供选择 |
其它形式接头可供选择 |
|
|
|
|
G |
|
F:0-500psi |
W:无压力表 |
|
|
|
*如型号:OR43LB-CDP-06-06-V

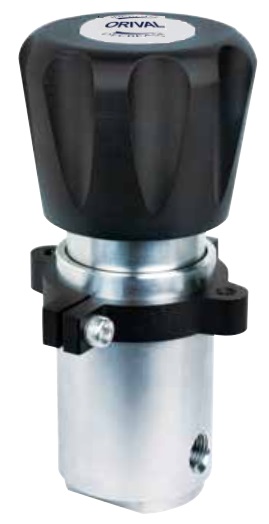

OR45系列超高压减压器采用活塞式减压结构，主要用于高使用压力需求场合，最高输入压力可达10000 psi，最高输出压力可达6000 psi。
|
■ 设计特点 |
|
● 活塞式减压结构 ● 母体螺纹:1/4" NPT(F) ● 可采用面板或墙式安装 |
|
■ 适用范围 |
|
● 实验室 ● 气体分析测试 ● 流体控制 ● 石油化学工业 ● 测试设备
●电厂设备 |
|
■ 特性参数 |
|
● 最大输入压力：6000 psi ●
输出压力：0~1500,0~3000,0~4500,0~6000 psi
● 安全测试压力：1.5倍的最大进气压力
● 适用温度：-40℃至74℃(-40°F至165°F)
● CV值：0.06 ● 重量：2.2
kg (4.85 lbs) |
订购指南 Ordering Information—————— |
|
系列 |
母体
材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选型 |
|
OR45 |
L |
A |
B |
D |
G |
06 |
06 |
V |
|
|
L:316L |
A |
A:10000psig |
B:0-6000psi |
G:附压力表
（MPa） |
00:1/4″NPT(F) |
00:1/4″NPT(F) |
V:带自泄压结构 |
|
|
|
B |
B:6000psig |
C:0-4500psi |
P:附压力表
（psig/bar） |
其它形式接头可供选择 |
其它形式接头可供选择 |
|
|
|
|
G |
|
D:0-3000psi |
W:无压力表 |
|
|
|
|
|
|
J |
|
E:0-1500psi |
|
|
|
|
*如型号:OR45LG-ABG-00-00-V |
