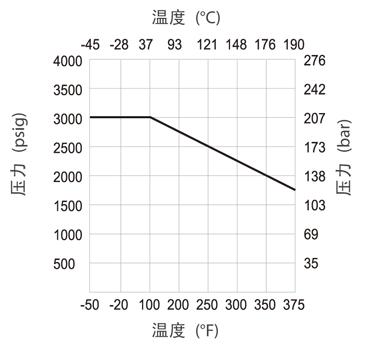

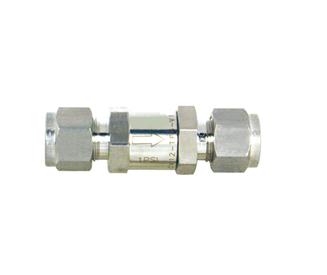

单向阀   下载资料 　      特点： 最高使用压力达3000 psi ( 207 bar) 接口形式为：NPT螺纹，ORLOK卡套式接头 规格：6mm，10mm，12mm，1/8”，1/4”，3/8”，1/2”，3/4”，1” 　     CV11,CV12,CV13,CV14,CV15,CV16系单向阀

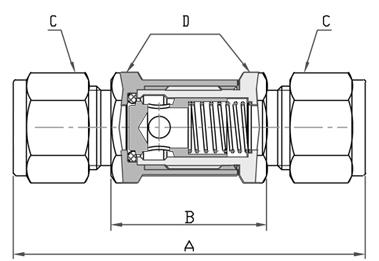

安装尺寸：

流量特性曲线：

订购指南 Ordering Information——————

公制
型号	通径	Cv	连接形式		尺寸(mm)
	(mm)		进气	出气	A	B	C (Hex Flat)	D (Hex Flat)
OR-CV11-TF6M	4.8	0.47	6 mm ORLOK		60.5	25.0	14.0	15.9
OR-CV12-TF10M	7.1	1.48	10 mm ORLOK		64.0	24.9	19.0	17.5
OR-CV13-TF12M	9.9	1.70	12 mm ORLOK		77.0	32.8	22.0	23.8

英制
型号	通径	Cv	连接形式		尺寸(in.)
	(in.)		进气	出气	A	B	C (Hex Flat)	D (Hex Flat)
OR-CV11-TF2	0.19	0.16	1/8" ORLOK		2.19	0.98	7/16	5/8
OR-CV11-NT2		0.47	1/8" Male NPT		1.75		-
OR-CV11-FNT2			1/8" Female NPT		1.84	-	-
OR-CV11-TF4			1/4" ORLOK		2.36	0.98	9/16
OR-CV11-NT4-TF4			1/4" Male NPT	1/4" ORLOK	2.22
OR-CV11-NT4			1/4" Male NPT		2.1		-
OR-CV12-FNT4	0.28	1.48	1/4" Female NPT		2.24	-	-	3/4
OR-CV12-TF6			3/8" ORLOK		2.58	-	11/16
OR-CV12-NT6			3/8" Male NPT		2.19	1.07	-
OR-CV13-FNT6	0.39	1.70	3/8" Female NPT		2.51	-	-	7/8
OR-CV13-TF8			1/2" ORLOK		3.16	-	7/8
OR-CV13-NT8			1/2" Male NPT		2.93	1.43	-
OR-CV14-FNT8	0.53	2.60	1/2" Female NPT		3.33	-	-	1-1/8
OR-CV14-TF10			5/8" ORLOK		3.61	1.89	1
OR-CV15-TF12	0.63	5.20	3/4" ORLOK		4.36	2.64	1-1/8	1-1/4
OR-CV15-NT12			3/4" Male NPT		4.15		-
OR-CV15-FNT12			3/4" Female NPT		4.06	-	-
OR-CV16-TF16	0.71	9.00	1" ORLOK		4.77	2.69	1-1/2	1-3/8
OR-CV16-NT16			1" Male NPT		4.58		-
OR-CV16-FNT16			1" Female NPT		4.39		-	1-5/8

EX:	OR	CV11	NT4	TF4	R	1
	母体材料：	系列号:	进气连接:	出气连接:	密封材料:	开启压力值:
	OR: 316	CV11, CV12,	NT4: 1/4” Male NPT	TF4: 1/4” ORLOK	R: 氟橡胶	1: 1 psi (0.07bar)
		CV13, CV14,	......	......	B: 丁晴橡胶	3: 3 psi (0.21bar)
		CV15, CV16	详见上表	详见上表	Y: 乙丙橡胶	10: 10 psi (0.7bar)
					N: 氯丁橡胶	25: 25 psi (1.72bar)
					Q: Kalrez®
