球阀        特点： 最高使用压力： 6000 psig ( 415 bar) 使用温度范围：-17oC ~ 121oC ( 1.4°F ~ 250°F) 手柄式转动开关，使用时只能处于全开或全闭位置 接口形式为：NPT 螺纹接头，  ORLOK卡套式接头 规格为：6mm， 8mm， 10mm， 12mm ( 1/4"，3/8"， 1/2"，1/8" ) 可采用面板安装 清洁符合 ASTM G93C 标准，依 CGA G-4.1脱脂处理 出厂测试条件： 6000 psig 压缩氮气 　 BV615系列球阀      　 下载资料

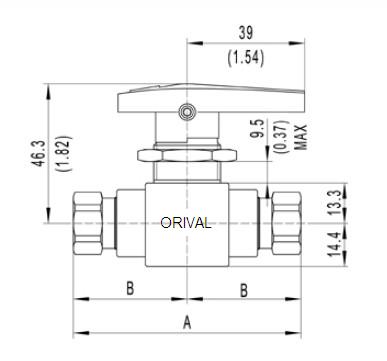

安装尺寸：

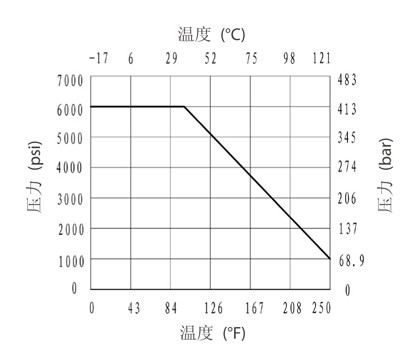

流量特性曲线：

订购指南 Ordering Information——————

公制
型号	通径	Cv	连接形式		尺寸(mm)
	(mm)		进气	出气	A	B	Panel Mounting Hole Diameter(mm)
OR-BV615-TF6M	4.8	1.6	6 mm ORLOK		105	52.6	23.2
OR-BV615-TF8M	4.8	1.5	10 mm ORLOK		106	52.6	23.2
OR-BV615-TF10M	4.8	1.3	12 mm ORLOK		112	56.0	23.2
OR-BV615-TF12M	4.8	1.0	12 mm ORLOK		117	58.5	23.2

英制
型号	通径	Cv	连接形式		尺寸(mm)
	(in.)		进气	出气	A	B	Panel Mounting Hole Diameter(mm)
OR-BV615-FNT2	0.187	1.2	1/8" Female NPT		2.94	1.47	0.91
OR-BV615-FNT4	0.187	1.0	1/4" Female NPT		2.93	1.47	0.91
OR-BV615-TF4	0.187	1.6	1/4"  ORLOK		4.14	2.07	0.91
OR-BV615-TF4	0.187	1.4	3/8"  ORLOK		4.39	2.19	0.91
OR-BV615-TF8	0.187	1.0	1/2"  ORLOK		4.60	2.30	0.91

EX:	OR	BV615	FNT2
	母体材料:	系列号:	进\出气连接:
	OR: 316 SS	BV615	FNT4: 1/4” Female NPT      详见上表
